系列 A2FM系列軸向柱塞定量馬達 規格 10、12、16、23、28、32、45、56、63、80、90、107、125、160、180、200、250、355、500、710、1000. 系列6. 工作壓力 額定壓力35MPa，尖峰壓力400MPa.

 說明：
–  A2FM馬達設計用于開式回路中。
– 軸向柱塞單元的項目規劃、安裝和調試須由合格人員進行。
– 在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。如有需要，可向博世力士樂索取。
– 運行期間及運行后不久，軸向柱塞單元存在造成灼傷的風險。應采取適當?shù)拇胧?nbsp;(例如穿著防護服)。
– 軸向柱塞單元的特性可能會因不同的工作條件 (工作壓力、油液溫度) 而改變。
– 工作管路油口：
·  油口和固定螺紋是根據大規定壓力設計的。機器或系統制造商須確保連接元件和管路的系數滿足規定的工作條件 (壓力、流量、液壓油、溫度)。
·  工作管路油口和功能油口僅用于液壓管路。
–  須遵循此處包含的數據和說明。
–  該產品不能作為一個遵循  13849 的通用機械概念的部件被批準。
–  在液壓系統中將安裝溢流閥。
–  采用以下緊固扭矩：
·  接頭：
有關所使用接頭的緊固扭矩，請參見制造商說明。
·  安裝螺栓：
對于具有符合 DIN 13 標準的  公制螺紋和符合 ASME B1.1 標準的螺紋的安裝螺栓，我們建議根據VDI 2230 檢查各個箱體的緊固扭矩。
·  軸向柱塞單元的螺紋孔：
大允許緊固扭矩 MG max 對于螺紋孔是大值，不得超過該值。
·  鎖緊螺釘：
   對于隨軸向柱塞單元提供的金屬鎖緊螺釘，應采用鎖緊螺釘所需的緊固扭矩 MV。

Rexroth力士樂A2FM常用型號：
A2FM32/61W-VAB010 9410189
A2FM32/61W-VAB020  9410190
A2FM32/61W-VAB040  9410192
A2FM32/61W-VBB010 9410194
A2FM32/61W-VBB020  9410195
A2FM32/61W-VBB040  9410197
A2FM45/61W-VZB010 9411581
A2FM45/61W-VZB020  9411582
A2FM45/61W-VZB040  9411584
A2FM56/61W-VAB010 9424905
A2FM56/61W-VAB020  9422129
A2FM56/61W-VAB040  9429251
A2FM56/61W-VBB010 9610664
A2FM56/61W-VBB020  9610665
A2FM56/61W-VBB040  9605544
A2FM63/61W-VAB010 9408523
A2FM63/61W-VAB020  9408524
A2FM63/61W-VAB040  9408526
A2FM63/61W-VBB010 9408514
A2FM63/61W-VBB020  9408549
A2FM63/61W-VBB040  9408551
A2FM80/61W-VAB010 9422638
A2FM80/61W-VAB020  9422089
A2FM80/61W-VBB010  9610666
A2FM80/61W-VBB020 9610667
A2FM90/61W-VAB010  9408463
A2FM90/61W-VAB020  9408464
A2FM90/61W-VBB010 9408468
A2FM90/61W-VBB020  9408469
A2FM107/61W-VAB010 9424300
A2FM107/61W-VAB020 9424093
A2FM107/61W-VBB0a10 9610668
A2FM107/61W-VBB020 9610669
A2FM125/61W-VAB010 9409630
A2FM125/61W-VAB020 9409634
A2FM125/61W-VBB010 9409637
A2FM125/61W-VBB020 9409638
A2FM160/61W-VAB010 9425163
A2FM160/61W-VAB020 9424094
A2FM160/61W-VBB010 9610670
A2FM160/61W-VBB020 9610671
A2FM180/61W-VAB010 9409189
A2FM180/61W-VAB020 9409190
A2FM180/61W-VBB010 9409372
A2FM180/61W-VBB020 9409373
A2FM200/63W-VAB010 2011528
A2FM250/60W-VZB010 915383
A2FM250/60W-VZB020 910653
A2FM355/60W-VZH010 920780
A2FM500/60W-VPH010 943251
A2FM500/60W-VZH010 968982
A2FLM710/60W-VPH010 969815
A2FLM710/60W-VZH010 965974
A2FM1000/60W-VPH010 949444
如需詳細產品資料請致電武漢鑫來福索取

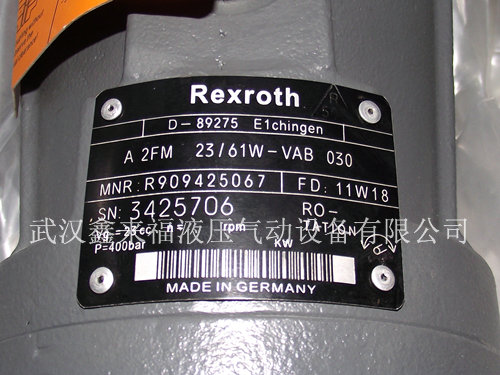

產品圖片
